Складчина: Библиотека: фланцы стальные по ГОСТ 33259-2015, 12820-80 и 12821-80 [Вадим Муратов]​

Версия Revit — 2019

Состав библиотеки

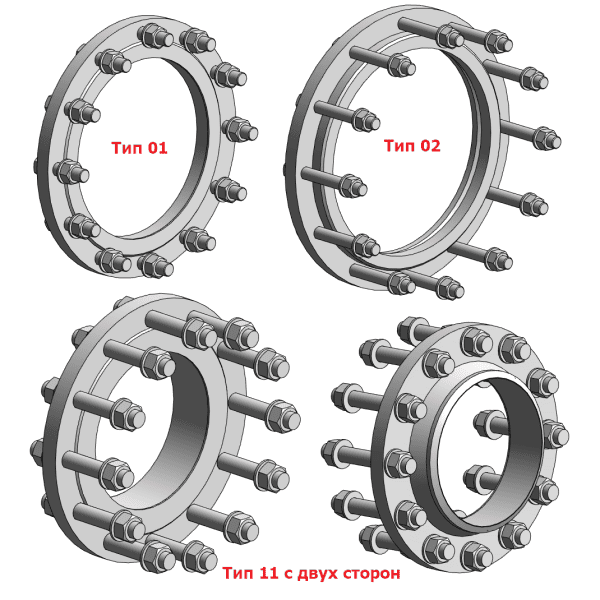

В библиотеке фланцы по старым и новым ГОСТам:

• плоский по ГОСТ 12820-80;
• приварной встык по ГОСТ 12821-80;
• плоский по ГОСТ 33259-2015 — тип 01;
• плоский свободный на приварном кольце по ГОСТ 33259-2015 — тип 02;
• приварной встык по ГОСТ 33259-2015 — тип 11;
• комплект для межфланцевого соединения, тип 01;
• комплект для фланцевого соединения, тип 01;
• фланцевая заглушка по ГОСТ 34785-2021.

Комплекты являются общими вложенными семействами и нужны для добавления в другие семейства.
Например, если нужен межфланцевый обратный клапан, то можете скачать его из интернета или сделать сами. В проекте добавлять фланцы к каждому клапану неудобно, поэтому проще интегрировать их прямо в семейство клапана.

Открываете семейство клапана, добавляете комплект для межфланцевого соединения, выставляете в нужное положение и настраиваете параметры. Подробнее об этом в видеоролике ниже. После этого можно расставлять арматуру, она сразу будет идти с фланцами, которые попадут в спецификацию вместе с крепежом.

Комплект для фланцевого соединения служит для добавления в семейства в качестве ответного фланца. Берёте фланцевую задвижку, добавляете в неё комплект, выравниваете, связываете параметры. При размещении на трубе арматура будет подключаться с фланцами и они будут считаться в спецификациях вместе с крепежом.

Во фланцы по старым ГОСТам добавил для крепежа гайки по ГОСТ 5915-70. Во фланцы по актуальным ГОСТам внедрил гайки по ГОСТ ISO 4032-2014.

Цена 8000 руб.
